高铬砖有哪些用途

高铬砖是指三氧化二铬、氧化铝和氧化锆合量不小于98%耐火砖，其型号有：GGZ-75、GGZ-85、GGZ-90、GGZ-95。

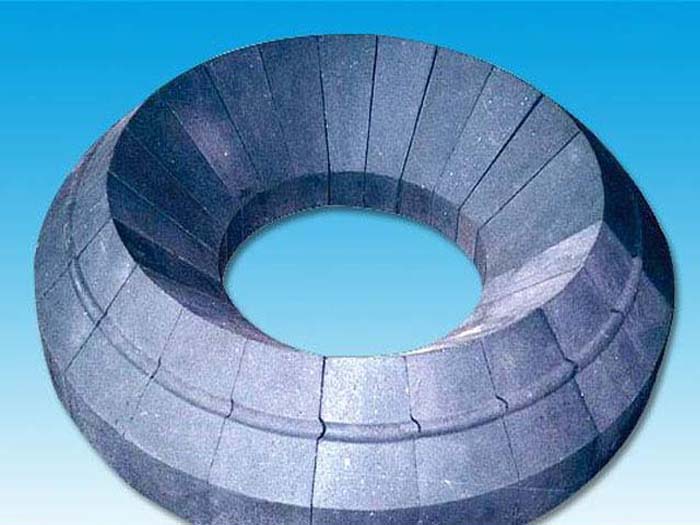

产品介绍

高铬砖是以工业级三氧化二铬和氧化铝为主要原料，或引入少量氧化锆等，经高温烧成而制得三氧化二铬含量不小于75%,三氧化二铬、氧化铝和氧化锆合量不小于98%的定形耐火制品。其具有良的抗侵蚀性、常温耐压强度高、高温强度高、良的耐磨性、耐火度高、抗热震性、高温体积稳定性好等特点。

高铬砖按三氧化二铬含量分为四个牌号：GGZ-75、GGZ-85、GGZ-90、GGZ-95。牌号中G、G、Z-分别是高、铬、砖的汉语拼音首字母，阿拉伯数字为三氧化一铬的质量分数。

高铬砖研究及改进的方向

(1) 原料的化。

初进口的高铬砖中，Cr2O3原料主要为烧结Cr2O3。相对于电熔Cr2O3原料(相对密度为95.2%)而言，烧结Cr2O3的相对密度(91.2%)较小，所生产制品的密度和强度较低，抗渣侵蚀性及抗渣渗透性较差，剥落严重，抗冲刷效果不够好。国产化以后，在原料方面进行了大量的试验工作，用电熔Cr2O3替换烧结Cr2O3，使高铬砖的性能指标得到了大改善。另外，现行的国产高铬砖中添加了2%  的单斜氧化锆，利用单斜氧化锆的相变增韧，明显提高了高铬砖的抗热震性，进而提高了其使用寿命。同时，针对高铬砖难以烧结的特性，在添加活性氧化铝微粉、纳米Cr2O3、TiO2、金属Cr等方面也进行了研究，并取得了大量研究成果。

(2) 烧成工艺的化改进。

针对高铬砖难以烧结的问题，我国技术人员对Cr2O3制品的烧结工艺进行了重点攻关，针对不同烧结气氛、氧分压、烧成温度、保温时间等因素对Cr2O3制品的晶粒变化、产品致密化进行了相关试验，认为只有在适当的氧分压条件下，Cr2O3才不会被CO还原，Cr2O3富余，可以与  Al2O3在较低温度下形成固溶体，有利于Cr2O3材料的烧结致密化。因此，为了促进烧结，采取了诸如碳粉包覆、复合埋炭、Ar气保护以及CO-CO2混合气等措施来改善和化Cr2O3材料的烧结，大幅提高了高铬耐火材料的性能。

(3) 此外，一些研究者还研究了TiO2、MgO、La2O3、Y2O3、Ce(OH)3溶胶、纳米粉等对高铬耐火材料性能和生产成本等的影响。

高铬砖性能特点

(1) 良的抗渣侵蚀性能。

Cr2O3材料自身具有良的抗渣侵蚀性能，这主要是归结于以下几点：1)Cr2O3在煤熔渣中的溶解度很低，从而保证了材料的整体性;2)多数熔渣对Cr2O3材料的润湿性较差，从而延缓了Cr2O3在熔渣中的溶;3)Cr2O3 材料溶解到渣中之后会增加熔渣的黏度，甚至可以在材料表面形成均匀的保护层，堵塞材料的气孔，抑制熔渣渗透。

(2) 良的高温性能。

高铬砖的主要组分Cr2O3、Al2O3、ZrO2的熔点分别约为2400、2050、2700℃ ，经1700t高温处理后，其中的Cr2O3和Al2O3形成了结晶良好且连续的铝铬固溶体，因而高铬耐火材料具有很高的高温强度。

(3) 抗冲刷性能异。

铝铬固溶体的形成，以及ZiO2的促烧作用，使高铬材料具有较低的显气孔率和较高的耐压强度(达150 MPa甚至200 MPa以上)，因此高铬耐火材料具有良好的抗冲刷性能。

(4) 抗热震性和抗热剥落性。

由于ZrO2的相变增韧作用，高铬耐火材料的抗热震性和抗热剥落性得到改善。

高铬砖有哪些用途？

是用于水煤浆加压气化炉等相关还原气氛工业炉工作衬。

关于高铬砖有哪些用途就介绍到这里，希望对大家有所帮助。产品有问题，售后得不到解决怎么办？产品质量是重中之重，荣盛耐材建议您：不要因为便宜了点就放弃了质量，很可能会对高温窑炉设备或企业造成巨大的经济损失，一定要选择正规厂家和售后服务质量完善的耐火材料厂家。
