在线留言 联系我们 网站地图

欢迎您来到荣盛集团【郑州荣盛窑炉耐火材料有限公司】官方网站!

139-3717-0928

所在位置:首页 > 耐材百科 > 行业资讯

行业资讯

0.8保温砖指的哪一种?

编辑:耐火砖厂家   分类:行业资讯  发布:2020-11-18   浏览:

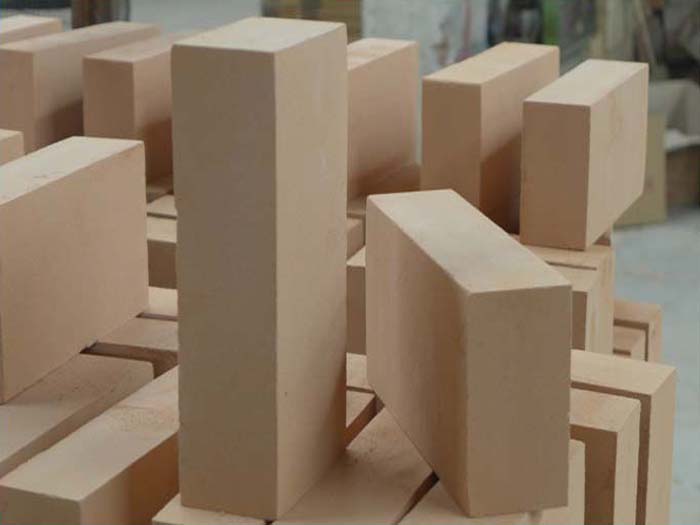

保温砖

保温砖



0.8保温砖指的是轻质耐火砖,具有保温隔热功能,用于生产保温制品的材质有高铝、粘土、莫来石、硅质等等,属于保温材料。
轻质保温砖按所用材质不同,主要有轻质粘土砖、轻质高铝砖、轻质硅砖。

轻质保温砖的工艺
轻质保温砖种类繁多,一般根据使用温度、容重和产品形状分为两类。
(1)根据枳的密度分类。容重为0.4~1.3g/cm3的轻质砖;0.4g/cm3以下超轻砖。
(2)按使用温度分类。600~900℃低温轻质砖;900~120℃轻质砖;1200℃以上高温轻质砖。

轻质保温砖的生产方法不同于一般的致密材料,有多种方法,如燃尽添加剂法、发泡法、化学法和多孔材料法。
1)燃尽加法。也叫可燃物加成法。可燃材料,如炭粉、锯末等。,加入制砖的泥浆中,使产品烧制后有一定的孔隙。
2)冒泡法。将发泡剂如松脂加入制砖泥中,用机械方法发泡,烧制后得到多孔产品。
3)化学方法。在制砖过程中,通过化学反应得到一种多孔产品,它能适当地产生气体。白云石或方镁石通常加入石膏,硫酸用作发泡剂。
4)多孔材料法。轻质耐火砖由天然硅藻土或人造粘土泡沫熟料、氧化铝或氧化锆空心球等多孔原料制成。
采用导热系数低、热容量小的轻质保温砖作为炉体结构材料,可以节省燃料消耗;能提高设备的生产效率;它还可以减轻炉子的重量,简化窑的结构,提高产品质量,降低环境温度,改善工作条件。轻质保温砖常用作窑的保温层、内衬或保温层。

轻质保温砖与相同材料的耐火砖相比,耐火性能差异不大,荷载下软化点略低。轻质砖如果长期高温使用,会继续烧结收缩,造成裂缝甚至损坏。所以大多数轻质砖都有一个使用温度的问题,比如轻质粘土砖的使用温度只有1150℃,轻质高铝砖的使用温度不超过1350℃,轻质莫来石砖的使用温度不超过1500℃,轻质硅砖的使用温度可以达到1600℃。由于轻质硅砖在高温下没有收缩问题,而且体积相对稳定,可以用来建造与炉气直接接触的内衬。
轻质保温砖的抗渣性较差,因此轻质耐火砖不能与熔融金属和炉渣直接接触。这种砖的机械强度和耐磨性也稍差,不适合高速气流冲刷、振动大的部位。

0.8保温砖指的哪一种?
指的是0.8体密或比重的轻质隔热砖,属于保温材料,可用于隔热层。耐火材料选荣盛,经济高效又长寿。内衬维修找荣盛,包工包料更耐用!

耐材百科Refractory Encyclopedia

客服中心

0371-56777921

139-3717-0928

3491492646
