焦炉炉门吊挂砖，炉门预制砖

分类：异形耐火砖浏览：次

耐火材料

厂家直销欢迎长期合作！

价格咨询

139-3717-0928

0371-56777921

产品详情

伴随着焦炉炉型大型化、环保减排工作的要求，对焦炉炉门提出了更高的要求。焦炉炉门目前普遍采用钢板缠绕纤维绳，这种炉门在使用中有几个缺点：①保温效果差，热量容易流失；②水份、酸气对炉门的侵蚀较大，使用寿命不长；③密封不严，容易污染空气。

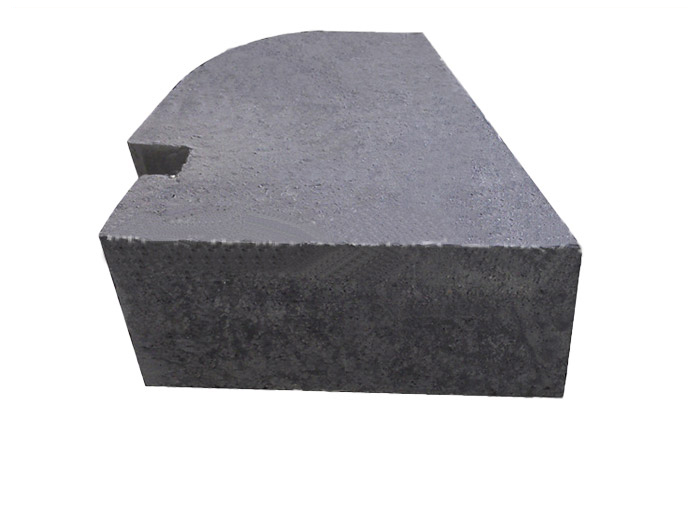

吊挂砖

吊挂砖也叫锚固砖。该炉顶是由金属挂件和耐火砖之间的应力支撑的炉顶结构。由于反应气体和热气体的泄漏，金属挂件会受到损害，从而导致炉顶坍塌。

悬挂砖块(锚固砖)的砌筑要点如下：1)从砖块两面涂抹泥浆，防止砖块从炉顶漏出气体；2)应进行吊装，确保砖块尺寸，并正确确定吊装金属件的尺寸；3)悬挂砖块的吊装部分不应损坏(充分发挥吊装金属件的作用);4)一般采用空气硬化的砖块(防止由于泥浆脱落而造成炉内气体漏出);5)炉体与悬挂砖之间应适当留有膨胀缝。

理化指标

牌号指标		焦炉炉门砖 JL-01
高使用温度，℃		1300
110℃烘干后体积密度，g/cm³		≥2.1
化学成分，%	Al₂O₃	≥50
化学成分，%	SiO₂	≤30
抗折强度，MPa	110℃*24h	≥5
	1100℃*3h	≥5
	1500℃*3h
抗压强度，MPa	110℃*24h	≥50
	1100℃*3h	≥50
	1500℃*3h
烧后线变化率，%	1000℃*3h	-0.1-0.5
烧后线变化率，%	1500℃*3h

炼焦炉门悬挂砖具有良好的保温效果、抗热震性能、密封性强、节能环保。在此基础上，开展了大型焦炉炉门预制砖的开发试验。

在实际生产过程中，焦炉炉门衬砖的温度条件要求很高。工作中，温度在1000℃和周围环境温度之间波动，另外还要承受焦炭对焦炭的冲刷，以及灰分、熔渣、水和酸性气体的侵蚀、碳素沉积。这些都要求焦炉炉门衬砖具有良好的抗热震性能，高温体积稳定性，耐磨损和抗结碳性能。基于上述，我们考虑到在这个温度范围内，堇青石和硅玻璃的热膨胀较小，而硅玻璃的热膨胀在1000℃左右。长期使用有析晶倾向，堇青石可达到1300℃，且不会发生分解和晶体转变；同时从耐磨、抗热震、抗化学侵蚀、热膨胀系数等方面考虑，认为作为焦炉门砖的基本材料，莫来石-堇青石具有良好的热稳定性和热膨胀性能。以复合微粉为基体，以高铝水泥为结合剂，采用复合添加剂。并且采用内部埋入锚固件，振动成型，经450%烘干，制成成品。这不仅可以提高焦炉炉门的密封性能，防止烟气散失，符合节能环保政策，同时也提高了焦炭质量，延长了炉门的使用寿命。

焦炉炉门吊挂砖要求

气孔率低，热线膨胀小，热震稳定性好，能满足焦炉炉门使用要求；

使用方便，能迅速拆卸和安装炉门，减少因维修造成的时间浪费；

三、减少由于炉门密封不良而造成的热量损失，节省能源：

基本杜绝了由于炉门不严造成的空气污染，达到了环保的目的。

荣盛耐材生产的焦炉炉门吊挂砖，达到了预期的目的，满足了焦炉炉门的使用性能，在几个大焦炉厂使用后，得到了很好的效果。

上一篇：加热炉炉顶砖，炉顶预制件

下一篇：高炉出铁沟预制块
