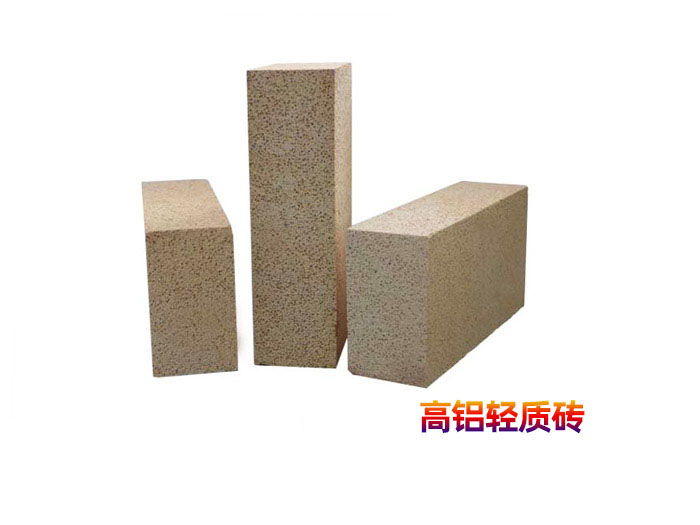

0.8轻质高铝砖

　　0.8轻质高铝砖具有体积密度小、导热系数低、隔热性能异、质量稳定的特点。可用于各类高温炉窑的内衬或隔热层。0.8是指轻质高铝砖的体积密度，除0.8轻质高铝砖外荣盛耐材还生产0.6，1.0的轻质高铝砖。

0.8轻质高铝砖是氧化铝含量在48%以上、主要由莫来石和玻璃相或刚玉共同组成的轻质耐火材料。体积密度0.4～1.35g/cm3。气孔率66%～73%，耐压强度1～8MPa。抗热震性能较好。通常采用高铝矾土熟料加少量黏土，经磨细后用气体发生法或泡沫法以泥浆形式浇注、成形，经1300～1500℃烧成。有时也可用工业氧化铝代替部分矾土熟料。用于砌筑窑炉的内衬和隔热层，以及无强烈高温熔融物料侵蚀及冲刷作用的部位。直接与火焰接触时，表面接触温度不得高于1350℃。

轻质高铝砖采用机制一次成型，烧毁加入物法制造工艺外，同时保留传统泡沫致轻法，浇注成型，制品断面结构均匀，气孔形成互补贯通的蜂窝状，从而制品耐压强度与隔热性能均能达到佳水平。所有制品外形全部进行研磨整形，尺寸偏差小，能满足炉窑砌筑的特殊需要。

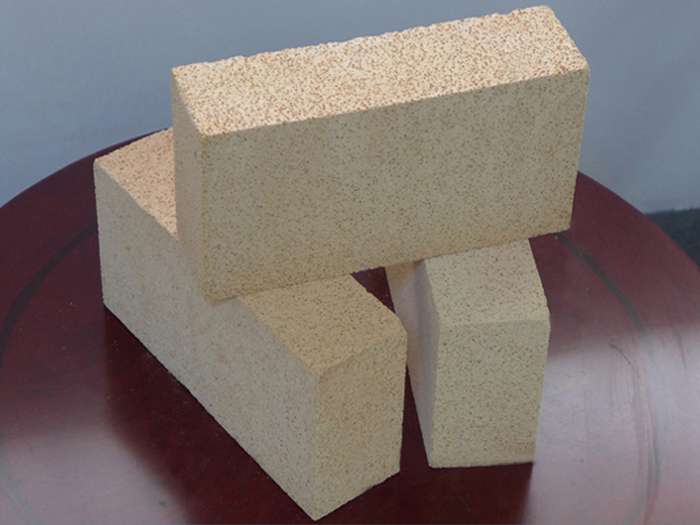

0.8轻质高铝砖具有以下特点

（1）高温强度高；

（2）耐酸性熔渣能力较强；

（3）多孔结构，隔热保温性能良；

（4）抗热震性能良；

（5）尺寸规格精准，节省耐火泥的消耗；

（6）质量轻便，加快施工速度。

轻质高铝砖用途：

轻质高铝砖能够有效的提高窑炉的使用寿命，减少燃耗，提高窑炉的使用性能。已达到国际同类产品得各种技术指标，是目前工业窑炉设计中隔热保温选的新材料。

郑州荣盛耐材有限公司生产销售耐火材料多年，产品销往全国各地，积响应政策,与“一带一路”沿线的俄罗斯、泰国、越南、新加坡、菲律宾、印度、巴基斯坦、叙利亚等多国企业建立了长期合作关系。我们的品质值得您信赖，我如果您对0.8轻质高铝砖有需求，欢迎致电郑州荣盛耐材有限公司。
