电熔锆刚玉砖

      电熔锆刚玉砖又称AZS电熔锆刚玉砖，英文缩写是AZS，是按Al2O3-Zr02-Sio2三元系相图的三个化学成分，依其含量多少顺序排列的，Al2O3 取A，Zr02取Z，Sio2取S，标准采用这个缩写。

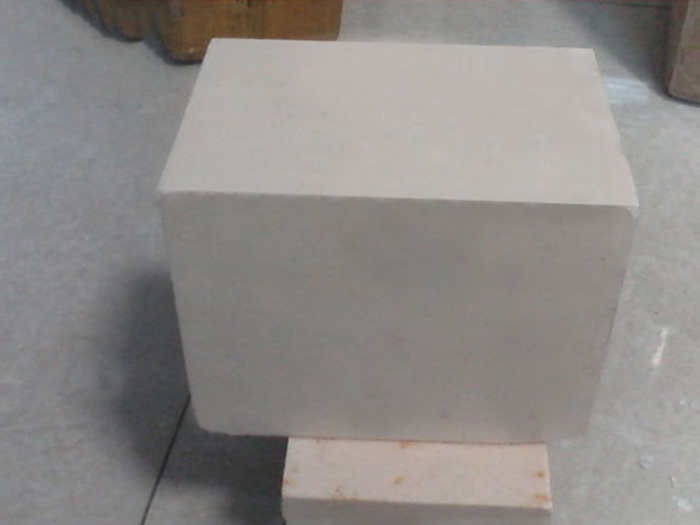

      电熔锆刚玉砖是用纯净的氧化铝粉与含氧化锆65%、二氧化硅34%左右的锆英砂在电熔炉熔内化后注入模型内冷却而形成的的白色固体，其岩相结构由刚玉与锆斜石的共析体和玻璃相组成，从相学上讲是刚玉相和锆斜石相的共析体，玻璃相充填于它们的结晶之间。

      电熔铸砖制造工艺将精选的锆英石砂和工业氧化铝粉按1:1配合，外加少量NaZO(以碳酸钠的 形式加入)、B20:(以硼酸或硼砂的形式加入)熔剂，混合均匀，经1800~1900℃熔化后浇铸成型，可制得33%的熔铸砖。在此基础上，采用部分脱硅锆英石砂作原料，可制得含ZrO236%~41%的熔铸砖。 锆刚玉砖利用工业氧化铝粉和精选锆英石砂为原料，制成的ZrOZ含量为 33%~45%的耐火制品。

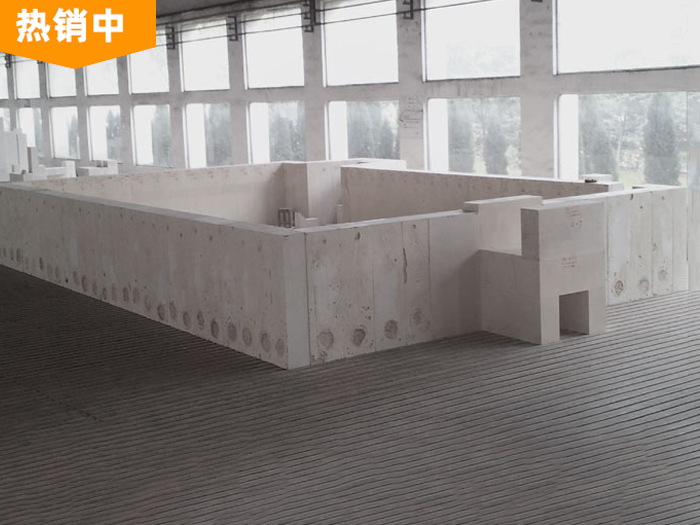

      在操作上采用在电熔砖生产厂家直接进行预排,并进一步精加工,在确保每一块砖的尺寸满足要求(误差≤±1mm)的同时,每一环都能精密贴合,平滑过渡,同时要求每一环的砖都要与其列边垂直(下图中a边方向与b边垂直),保证在砌筑时不跑边,减少砖缝。在预排验收后,将砖进行编号包装运回。采用干砌的方法,不需要其他粘结剂。

      AZS耐火砖即电熔锆刚玉砖的浇铸方式为普通浇铸、倾斜浇铸、无缩孔浇铸和准无缩孔浇铸。AZS产品的不同浇铸方式可满足陶瓷熔块窑炉、泡花碱窑炉、玻璃窑炉各种部位的使用要求。它具有耐冲刷，抗腐蚀，使用寿命长的特点。

      感谢您关注我们的产品,若您希望获得进一步的了解，如电熔锆刚玉砖热导率等更多信息，欢迎您随时联络我们，诚邀为您提供满意的服务!
