粘土质耐火砖标准尺寸

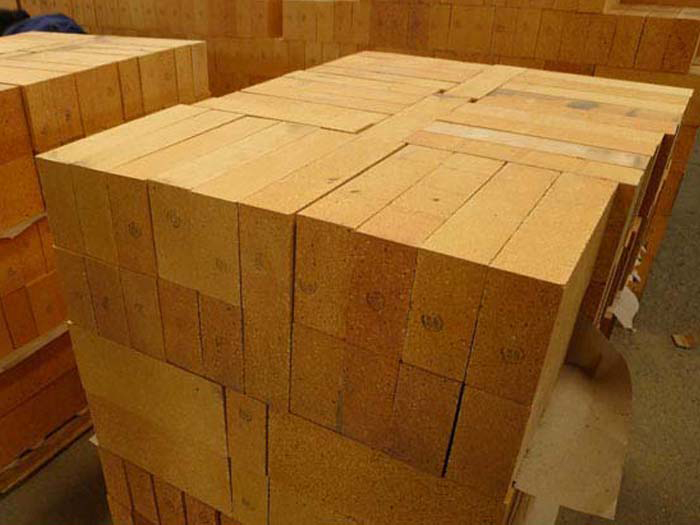

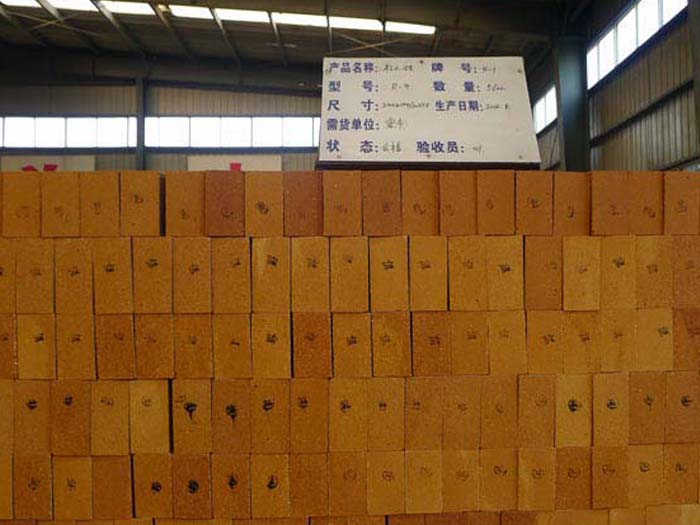

粘土耐火砖23011365所代表的意思是T-3标准粘土耐火砖，23011365表示砖的尺寸，此外还有很多的通用型粘土耐火砖尺寸和一些异型砖的尺寸，这就需要根据需方图纸来定做。

粘土砖属于弱酸性耐火制品，能抵抗酸性熔渣和酸性气体的侵蚀，对碱性物质的抵抗能力稍差。粘土砖的热性能好，耐急冷急热。

耐火材料的生产工艺方法

根据制品的致密程度和外形不同，耐火材料的生产工艺方法主要有烧结法、熔铸法、熔融喷吹法和非烧成法四种。

(1) 烧结法

烧结法是将部分原料预烧成熟料、破碎和筛分，再按一定配比与生料混合，经过成型、干燥和烧成。原料预烧的目的是将其中的水分、有机杂质、硫酸盐类分解的气体烧除，以减少制品的烧成收缩，保证制品外形尺寸的准确性。原料在破碎和研磨后还需要经过筛分，因为坯料由不同粒度的粉料进行级配，可以保证紧密堆积而获得致密的坯体。为了使各种生料和熟料的成分和颗粒均匀化，要进行混炼，同时加入结合剂，以增强坯料结合强度。如硅酸铝质坯料加入结合粘土，镁质坯料加入亚硫酸纸浆废液，硅质坯料加入石灰乳等。根据坯料含水量的多少，可以采用半干法成型(约含5%水分)、可塑法成型(约含 15%水分)和注浆法成型(约含40%水分)。然后进行干燥和烧成。

(2) 熔铸法

熔铸法是将原料经过配料混匀和细磨等工序，再高温熔化后直接浇铸，经冷却结晶、退火成为制品。如熔铸莫来石砖、刚玉砖和镁砖等。它们的坯体致密，机械强度高、高温结构强度大，抗渣性好，使用范围不断在扩大。

(3) 熔融喷吹法

熔融喷吹法是将配料熔化后，以高压空气或过热蒸汽进行喷吹，使之分散成纤维或空心球的方法。制品主要用作轻质耐火、隔热材料。此外，还可制成粉状或粒状不定形耐火材料，临用时以焦油、沥青、水泥、磷酸盐、硫酸盐或氯化盐等结合剂胶结，不经成型和烧结而直接使用。

(4) 非烧成法

非烧成法是二十世纪以来出现的一种完全不需烧成、能耗小的不定形耐火材料生产制备工艺。非烧成耐火材料采用粒状、粉末耐火原料和合适的结合剂经不烧成而成型。
