水泥窑烧成带用镁尖晶石锆砖

　　镁尖晶石锆砖与镁铬砖相比,方镁石尖晶石砖的一个重要缺点是不耐碱性介质的侵蚀。在水泥窑烧成带温度约1500℃,远远高于过渡带(约200℃),含CaO的水泥熟料与尖晶石反应,导致低熔点铝酸盐的生成;在钢的二次精炼中,如RH炉浸渍管,要受到来自转炉末期高碱度渣的侵蚀,导致尖晶石砖过早蚀损。

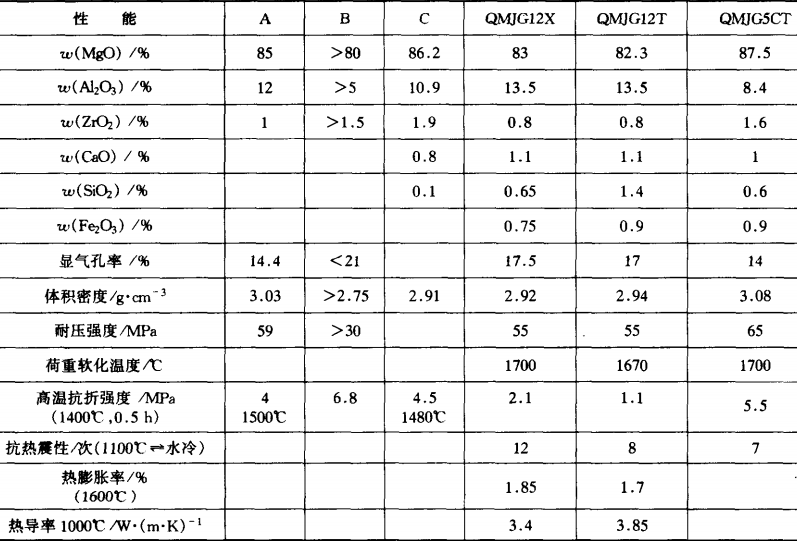

镁尖晶石锆砖理化指标

水泥窑烧成带用镁尖晶石锆砖，简称镁锆砖是以镁砂和锆英石为主要原料制成的一种镁质复合耐火材料,主要化学成分为MgO、ZrO2和SiO2。主要矿物组成为方镁石、镁橄榄石和斜锆石,
　　
　　作为对策,一是在配料中加入电熔镁砂;二是在细粉中加入刚玉粉或aAl2O3,三是加入ZrO2。电熔镁砂的加入,提高了制品的致密度强度和耐蚀性;加入刚玉粉或aA2O3,则在基质中生成适量的原位尖晶石化了基质结构;ZrO2的加入,不仅有利于改善制品的抗热震性,而且ZrO2抢先与CaO反应,生成高熔点(2320℃)的锆酸一钙CaO·ZAO2,可有效阻止碱性介质向制品内的渗透保护尖晶石不被分解。

　　镁尖晶石锆砖烧成过程中,基质中的锆英石与粗颗粒氧化镁反应,生成镁橄榄石和斜锆石(ZrO2)包裹在氧化镁颗粒的周围,保护氧化镁颗粒不受侵蚀。由于方镁石与ZrO2热膨胀性的差异,在砖的内部形成细微裂纹,能够分散应力。因此,镁锆砖具有良好的热震稳定性,对金属氧化物、硫化物具有很好的抗侵蚀性能。
　　
　　镁尖晶石锆砖在水泥窑烧成带已取得良好的使用业绩，在RH真空脱气炉的试用也有着良好的前景。A、C、QMJG12X为水泥窑烧成带用砖;其他用于RH炉。
