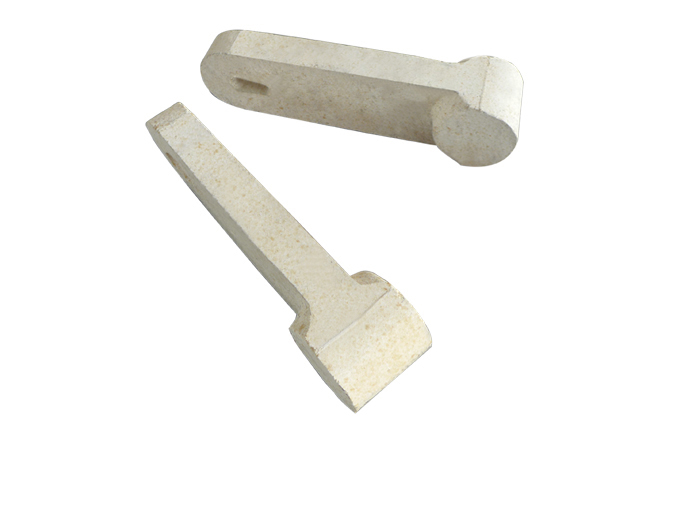

高铝搁丝砖与粘土搁丝砖区别有哪些？



粘土砖是以黏土熟料为骨料，耐火黏土（软质黏土或半软质黏土）为结合剂制成的al2o3含量在30%-48%的耐火砖，它是耐火材料行业中使用广泛、产量非常大的耐火制品。



粘土砖是指Al2O3含量为30%~48%硅酸铝材料的粘土质制品。粘土砖是用50%的软质粘土和50%硬质粘土熟料，按一定的粒度要求进行配料，经成型、干燥后，在1300~1400℃的高温下烧成。粘土砖的矿物组成主要是高岭石和6%~7%的杂质（钾、钠、钙、钛、铁的氧化物）。

粘土砖的烧成过程，主要是高岭石不断失水分解生成莫来石（3Al2O3·2SiO2）结晶的过程。粘土砖中的SiO2和Al2O3在烧成过程中与杂质形成共晶低熔点的硅酸盐，包围在莫来石结晶周围。

粘土砖属于弱酸性耐火制品，能抵抗酸性熔渣和酸性气体的侵蚀，对碱性物质的抵抗能力稍差。粘土砖的热性能好，耐急冷急热。



粘土砖的尺寸分为标准尺寸和异型尺寸，标准尺寸是按照规定尺寸：230*114*65mm,异型尺寸根据使用部位和窑炉审计要求不同，尺寸可来图订做。



高铝砖是三氧化二铝含量48%以上高铝耐火砖，采用高铝矾土熟料为主要原料，软质黏土和废浆纸液为结合剂，多级颗粒配比而成的泥料，经高压成型、干燥、高温烧制而成。。目前按高铝砖中Al2O3含量通常分成三等:Ⅰ等──Al2O3含量＞75％；Ⅱ等──Al2O3含量为 60～75％;Ⅲ等──Al2O3含量为48～60％。



高铝搁丝砖是在粘土搁丝砖的基础上，改变了Al2O3/SiO2比，提高了Al2O3含量，因而耐火度及高温机械强度都优于粘土搁丝砖,化学性质亦趋中性。可以这样认为，备种热工设备原用粘土砖的部位都可以由高铝砖取代，同时也可取代某些部位的硅砖。高炉、热风炉、电炉顶、盛钢插、水泥窑、玻璃窑及化学工业用窑炉, 使用高铝砖后提高广作业温度，延长了寿命。所以高铝砖己广泛用于各种热工设备。高铝砖在平炉的水套上使用，寿命由硅砖的150 炉次提高到301炉次以上，在电炉盖上使用，寿命高达 107-173炉次，比硅砖炉盖提高2-5倍。



高铝搁丝砖与粘土搁丝砖区别有哪些？外观颜色、使用温度和价格等等。
